| ベゼルの作成（ハートタイプ） |
 |
１
Topビュー

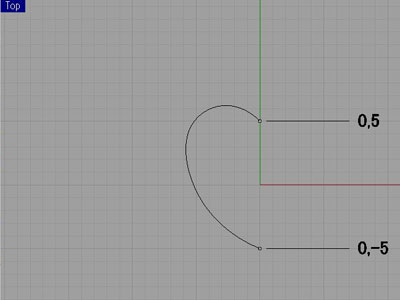

左図のように自由曲線を描きます。
曲線の始点は0,5、終点は0,-5です。
|
 |
２
Topビュー
原点を中心に水平方向にミラーコピーします。
二つの曲線を結合します。
ハート型の曲線ができました。 |
 |
３
Topビュー

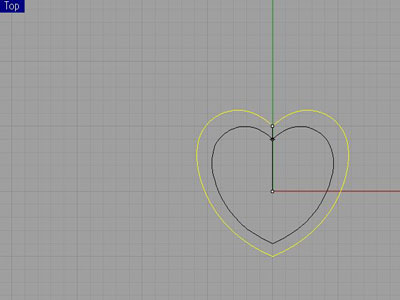

2Dスケールを使って
ハート型の曲線を内側に1mm均等縮小します。
この時、コマンドオプションのコピーを選んでコピーします。
 変形＞スケール＞2Dスケール |
 |
４
Topビュー
大きい方のハートをテーパ角度のあるポリサーフェスに押し出してソリッド化します。
押し出し距離-7mm、ドラフト角度6°
 サーフェス＞曲線を押し出し＞テーパ
下に絞ったハート型のソリッドができました。
（ドラフト角度が左図のようにならない場合は、曲線の法線方向を反転してみます |
 |
５
Topビュー

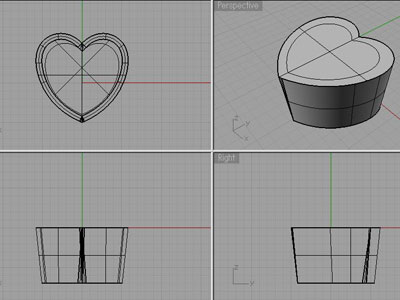

小さい方のハートも同様の手順で
押し出してソリッド化します。 |
 |
６
Perspectiveビュー

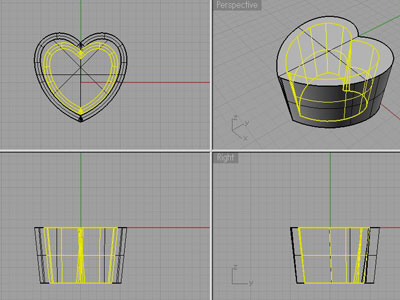

ブール演算：差を使って
大きいハートから小さいハートを引き算します
 ソリッド＞差

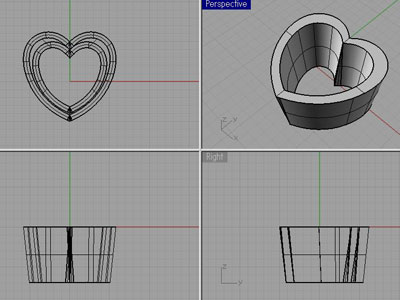

ハート型のベゼルが完成しました。
|
|
|
